MPB700 H.264硬壓擷取器
MPB700 H.264硬壓擷取器
| 用途篇 | ||||
| 近年來無論是在訊號來源端或是顯示器材端，從早期類比480i影像訊號，最高720x480的DVD畫質，到近期數位化後1920x1080的1080P高畫質，可以說全面性的朝向了HD化發展， 而擷取訊號的器材也要有所進步，只能擷取AV或S端子輸入訊號的設備，也就無法使用於現今720P/1080P高畫質的影像訊號。 |
||||
| 為什麼要擷取這些訊號來源的影像呢？其實有一大部分因素，是因為現在高畫質遊戲機的需求，如PS3或XBOX360，目的是擷取720P畫質以上的遊戲過程或破關畫面，所以，就需要支援HD訊號錄製的擷取設備，其實之前有介紹過UPMOST 推出的UPG700HDMI，這款是安裝在桌上型電腦的主機板PCI-e插槽，當然也就是桌機限定，而本次介紹的MPB700，使用的是USB 2.0介面，所以無論是桌上型或筆記型電腦都可以安裝。 | ||||
| 1.MPB700的外盒，一樣維持了同品牌產品的簡單風格。 | ||||
 |
||||
| 2.這邊有標示MPB700雖有使用專門的H.264硬體壓縮晶片，但仍建議使用者電腦至少具備Core2 Duo 2.4GHz CPU以上等級CPU(錄製1080i以上影片，建議Core2 Quad 2.66GHz以上),以及nVIDIA Geforce 7300GT以上規格顯示卡，可以知道錄製HD影片還滿耗電腦效能的，電腦規格不能太舊。 | ||||
 |
||||
| 3.開箱後盒裝上層擺放的就是MPB700本體，用防撞泡泡袋裝著。 | ||||
 |
||||
| 4.MPB700的所有配件，除本體和手冊保卡外，線材有USB傳輸線、複合式AV/S端子線及複合式色差端子線各2條。 | ||||
 |
||||
| 5.MPB700本體外殼是用金屬製成，除了金屬易散熱，黑色髮絲紋外觀還頗具質感。 | ||||
 |
||||
| 6.可以看到MPB700這一側有AV IN接頭，用來連接複合式AV/S端子線及複合式色差端子線，再連接要擷取的影音器材，中間HDMI IN可直接連接需擷取的影音器材，最右邊為電源按鈕。 | ||||
 |
||||

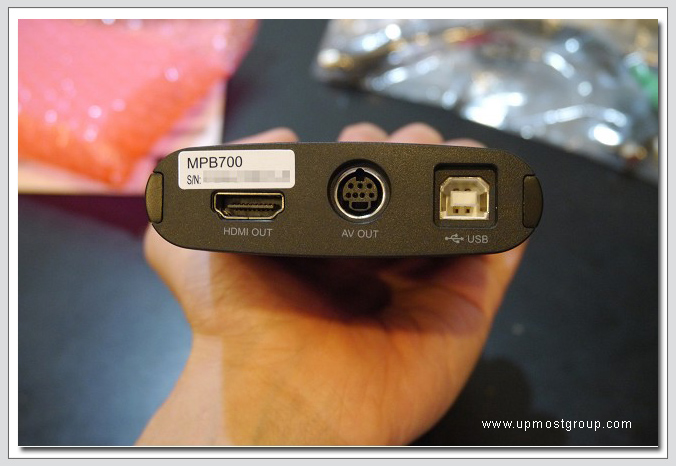

| 7.MPB700另一側有HDMI輸出、AV輸出及USB傳輸線接頭。 | ||||
 |
||||

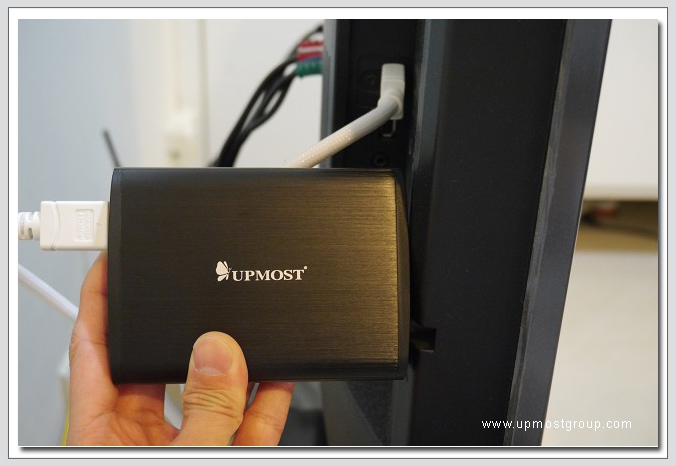

| 8.MPB700除了輸入訊號外，為什麼要有輸出呢，當然是為了方便讓你再將訊號輸出至電視機等顯示器材，尤其在錄製遊戲機畫面時，可以邊看電視操作，邊用電腦做錄影。 | ||||
 |
||||
| 9.因為合法的HDMI擷取設備都需要對HDCP做限制，所以找了台DV攝影機，因其HDMI輸出影音沒有帶有HDCP訊號。 | ||||
 |
||||
| 10.電腦安裝好MPB700驅動及應用程式後，執行桌面蝴蝶圖樣的捷徑圖示。 | ||||
 |
||||
| 11.啟動MPB700的應用程式，白框中是DV輸入的影像，白框左下方顯示目前輸入訊號的解析度、流量等格式。 | ||||
 |
||||
| 12.這張是實際用MPB700擷取DV攝影機的HDMI 1080P輸出訊號之影像。 | ||||
 |
||||

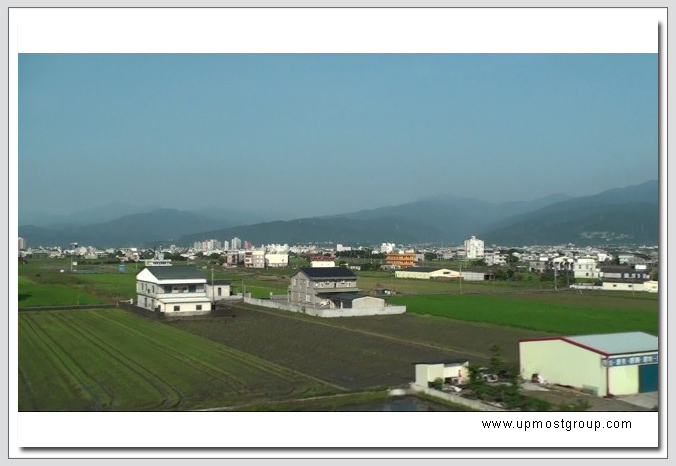

| 13.HDMI擷取圖。 | ||||
 |
||||
| 14.如果連接的HDMI設備輸出有帶HDCP保護，就會先被擋下來。 | ||||
 |
||||
| 15.此時應用程式畫面也會出現HDCP，基本上『合法』上市的HDMI擷取設備都無法擷取HDCP保護訊號，當然如有轉接什麼轉接器，濾掉HDCP就不在此測試範圍。 | ||||
 |
||||

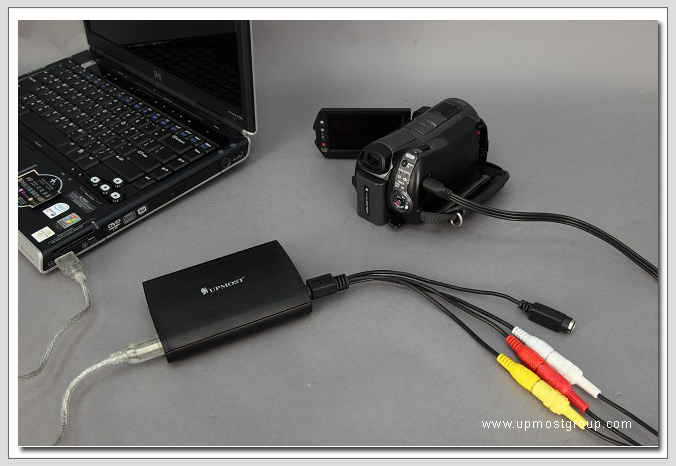

| 16.MPB700除了HD訊號的擷取，連接內附複合式AV/S端子，也能擷取一般類比480i影音。 | ||||
 |
||||

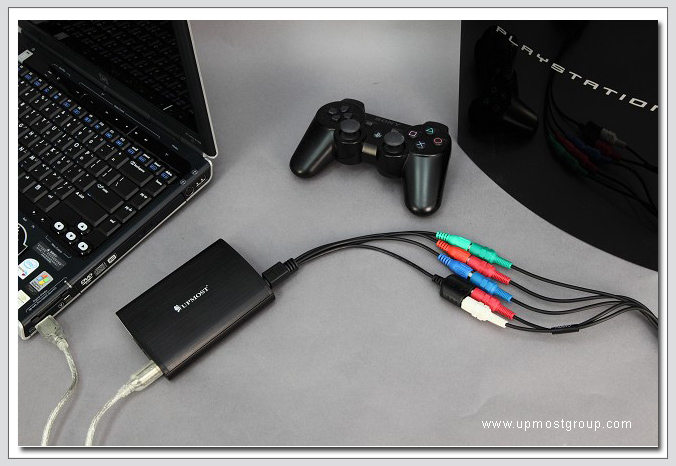

| 17.最前面有提到錄製高畫質遊戲機影音的部份，因為PS3的HDMI輸出帶有HDCP保護，所以可改用色差端子輸出到MPB700，就能進行預覽和擷取；XBOX360的HDMI因為不帶有HDCP，所以可以直接輸出MPB700，不過手邊沒有XBOX360所以就沒做測試了。 | ||||
 |
||||

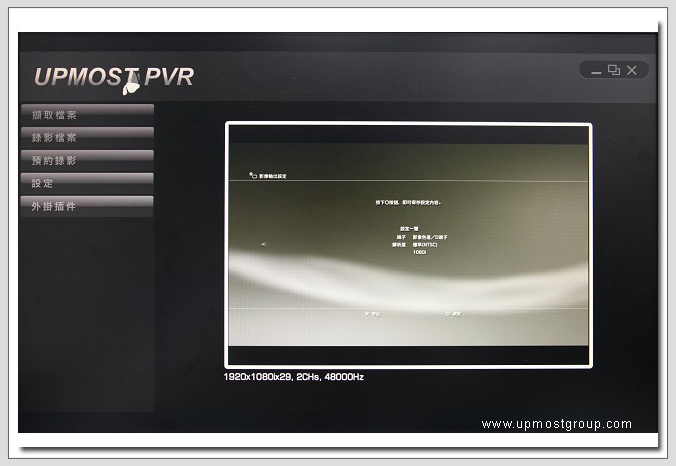

| 18.在這邊要注意的是，因為PS3的1080P規格為1920x1080 60fps，而MPB700輸入最高支援至1080P 1920x1080 30fps，所以PS3色差輸出解析度設定部份就要降一檔，調整至1080i，在MPB700上才能預覽和擷取，另我的PS3色差端子有點故障，可能會有點色偏，敬請見諒。 | ||||
 |
||||
| 19.可以順利擷取PS3 1080i的遊戲畫面。 | ||||
 |
||||

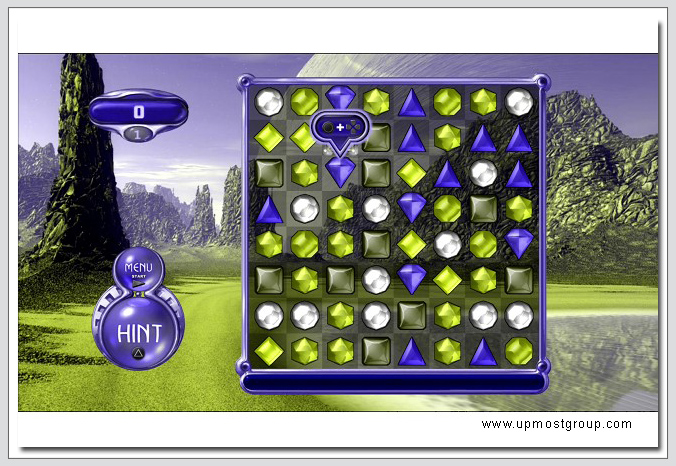

| 20.MPB700實際色差擷取圖。 | ||||
 |
||||

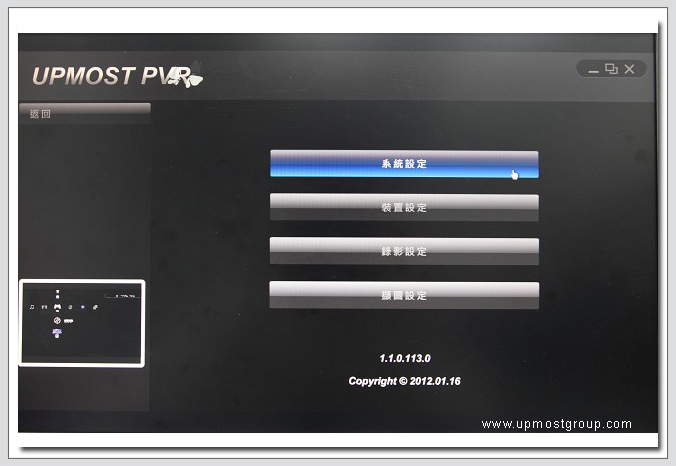

| 21.MPB700軟體其他設定部份。 | ||||
 |
||||

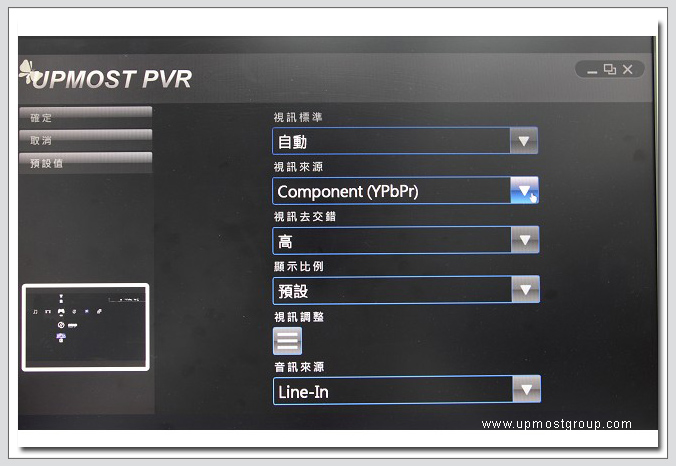

| 23.視訊來源調整，這邊可調整顯示的輸入訊號是HDMI、色差還是AV/S端子。 | ||||
 |
||||

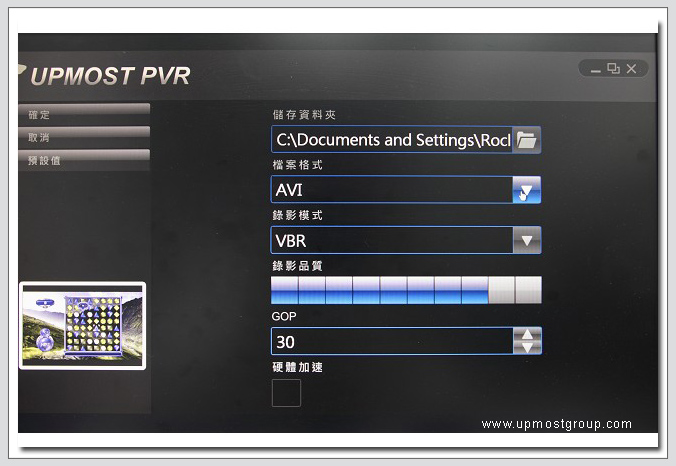

| 24.擷取檔案的儲存格式，基本上錄製影片可選擇AVI和MP4兩種格式。 | ||||
 |
||||

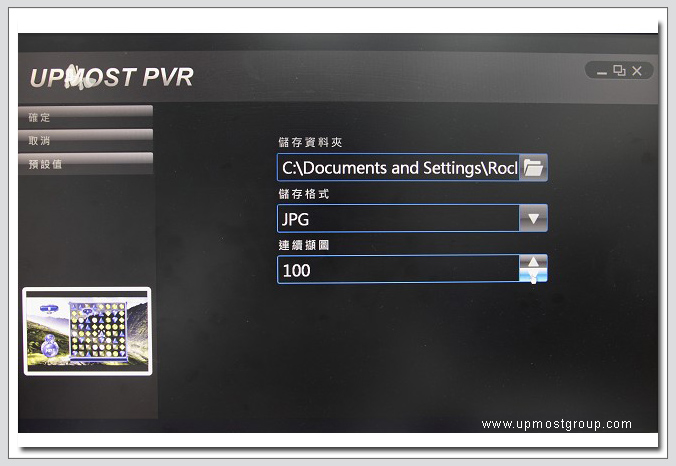

| 25.擷取圖檔設定，連續擷取圖檔最多為一次100張。 | ||||
 |
||||

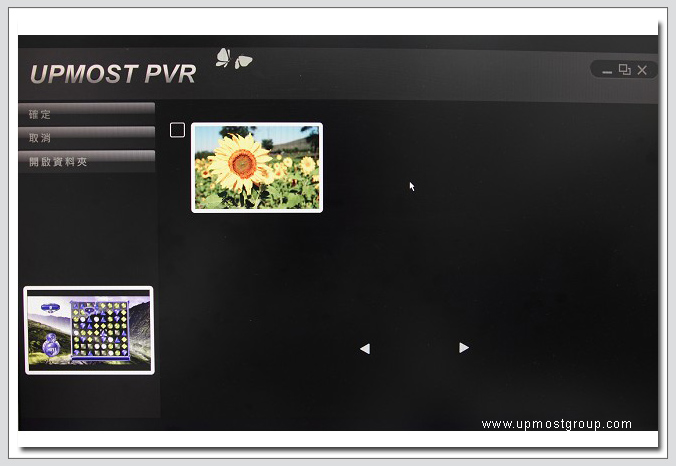

| 26.還有影像風格的設定。 | ||||
 |
||||

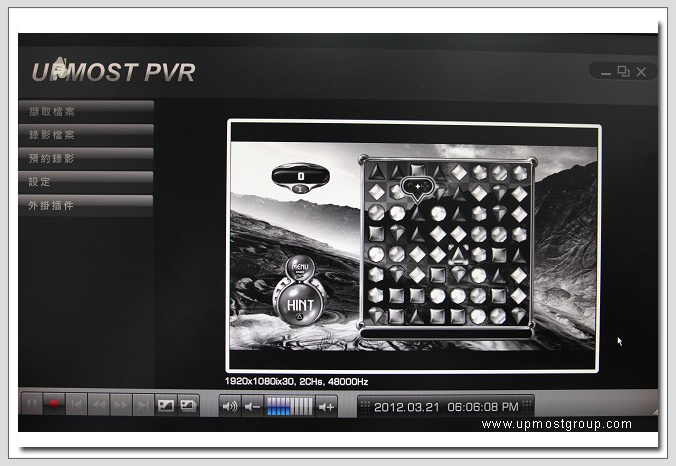

| 27.內建的是黑白風格。 | ||||
 |
||||
|
||||
