何謂『延伸器』?

『延伸器』就是當您的影音訊號 /接線需要延長，會需要做訊號延伸，此時搭配訊號延伸器，會是比較好的選擇，也稱『主動式延長線』，因為訊號延伸器，內部普遍會有內建強波放大晶片，讓您減少因拉長訊號造成的衰減。常見的訊號延伸器有VGA延伸器 / D-SUB延伸器、HDMI延伸器、USB延伸器 / USB 2.0延伸器 / USB 3.0延伸器、KVM延伸器 / 電腦延伸器等。

產品特色

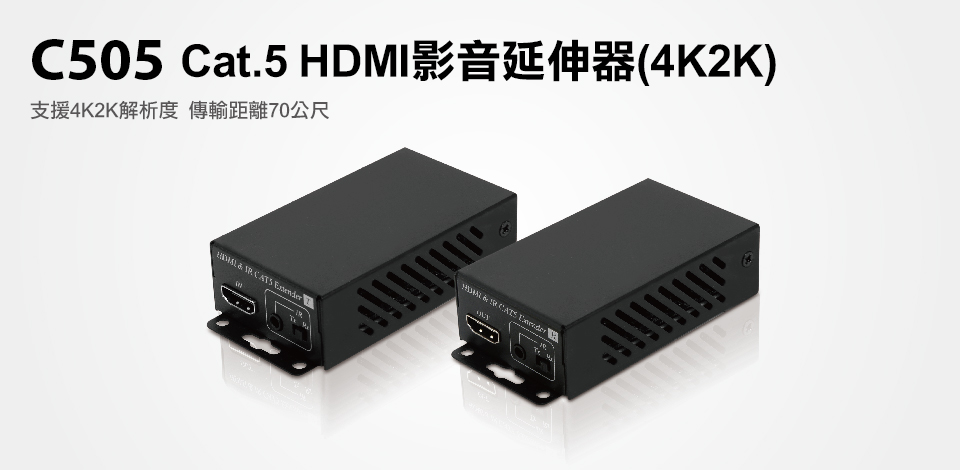

C505是一款HDMI訊號延伸器，透過一組傳送器及接收器，兩端之間以Cat.5e/Cat.6 UTP 纜線連接，傳輸HDMI影音訊號，支援4K2K解析度，最遠可延長70公尺。

產品規格

•	隨插即用，無作業系統相容問題。
•	相容HDMI 1.4規格，並符合HDCP標準規範。
•	音效傳輸格式支援LPCM 7.1@192KHz、Dolby TrueHD、DTS-HD MA。
•	提供LED電源燈及訊號指示燈。
•	傳送端及接收端皆使用電源變壓器供電，可保持電源穩定。
•	當HDMI未輸入訊號時，C505會自動進入待機模式以節省用電，待機模式下仍可傳送IR訊號。
•	金屬材質散熱佳，外殼上有掛勾及螺絲孔設計，內附螺絲，方便施工固定之用。
•	適用各式LCD液晶螢幕/LCD電視/電漿電視/投影機等設備，適合不同場合使用。
•	本體尺寸： 92 x 49 x 25 mm。
	※網路線線材規格及品質與傳輸頻寬及傳輸距離有關，建議使用防干擾Cat6 FTP/STP規格線材(八股對絞單芯線，鋁箔遮蔽)，以達到最佳使用效果

型號		C505T	C505R
規格		單埠傳送器	單埠接收器
影像訊號輸入埠		HDMI(Female)	N/A
影像訊號輸出埠		N/A	HDMI(Female)
系統連接埠	輸入	N/A	RJ-45
	輸出	RJ-45	N/A
紅外線連接埠		3.5mm jack x 1	3.5mm jack x 1
延長距離(MAX)		[ CAT5e/CAT6 ]-1080p@60Hz:60m、4kx2k@30Hz:35m [ CAT6a/CAT7 ]-1080p@60Hz:70m、4kx2k@30Hz:40m
支援解析度(MAX)		1080p、4kx2k
電源供應		DC5V 2A
尺寸(LxWXH)		92 x 49 x 25 mm

產品外觀

1.	IN：HDMI訊號輸入，可連接HDMI播放設備
2.	IR：連接IR Cable
3.	Tx/Rx：IR傳送模式	－連接IR Reciever Cable時，需設定為Tx
		－連接IR Emitter Cable時，需設定為Rx
4.	DC5V：DC 5V 2A電源接孔
5.	ON燈號：電源指示燈，通電時恆亮綠燈
6.	LINK燈號：訊號指示燈當C505T和C505R的網路線對接時，藍燈閃爍；若有偵測到HDMI訊號輸入，則藍燈恆亮。
7.	RJ-45埠：網路線連接孔

1.	OUT：HDMI訊號輸出，可連接HDMI顯示器，如投影機或螢幕。
2.	IR：連接IR Cable
3.	Tx/Rx：IR傳送模式	－連接IR Reciever Cable時，需設定為Tx
		－連接IR Emitter Cable時，需設定為Rx
4.	DC5V：DC 5V 2A電源接孔
5.	ON燈號：電源指示燈，通電時恆亮綠燈
6.	LINK燈號：訊號指示燈當C505T和C505R的網路線對接時，藍燈閃爍；若有偵測到HDMI訊號輸入，則藍燈恆亮。
7.	RJ-45埠：網路線連接孔

安裝說明

1.	請將HDMI播放設備經由HDMI線材連接至C505T的『IN』。
2.	請將CAT.5e/6/7網路線，分別連接至C505T和C505R的RJ-45連接埠。
3.	請將C505R的『OUT』接上HDMI線連接至HDMI顯示器。
4.	請接上電源變壓器(T/R兩端)，當ON燈號恆亮綠燈，LINK燈號恆亮藍燈，即可傳輸HDMI訊號。
	※若要延伸IR遙控訊號，請在C505T和C505R分別接上IR Cable，並設定Tx/Rx模式; 連接IR Reciever Cable時，需設定為Tx，用來接受遙控器訊號；連接IR Emitter Cable時，需設定為Rx，用來發送遙控訊號給設備。

※各級網路線材及支援解析度如下

網線規格	傳輸距離	最高解析度
CAT.5e/CAT.6	60公尺	1080p 60Hz 36bits
CAT.6a/CAT.7	70公尺	1080p 60Hz 36bits
CAT.5e/CAT.6	35公尺	1080p 60Hz 48bits、1080p 60Hz 3D、4K x 2K 30Hz
CAT.6a/CAT.7	40公尺	1080p 60Hz 48bits、1080p 60Hz 3D、4K x 2K 30Hz

產品應用

•	DVR監控保全系統。
•	家電裝潢/施工佈線。
•	電梯LCD廣告看板延伸。
•	戶外多媒體LCD數位看板延伸。
•	教室/會議室投影機延伸。

產品清單


C505T傳送端本體 x1	C505R接收端本體 x1	IR Receiver Cable x1	IR Emitter Cable x1	IR固定貼片 x2	固定螺絲 x4

電源變壓器 x 2 (5V/2A)	快速安裝說明 x1	產品保證卡 x1
