產品介紹
|
該發射器和接收器組是一個很好的解決方案，可通過一次Cat.5e / 6/7電纜在最遠100米的距離內擴展未壓縮的HD音頻和視頻以及以太網和控制。 提供多種數據和控制接口，包括IR，RS-232和LAN連接。 該擴展器套件符合先進的HDCP 2.2和HDMI 2.0標準，並支持傳統的HDCP 1.x和HDMI 1.x標準。 發送器（PD）由接收器（PSE）提供的48V PoH（Power over HDBaseT）供電，在不同的安裝方案中提供更大的靈活性。 |
產品特色
何謂HDBaseT
|
HDBaseT給影音市場帶來了革命性的變化。與現有解決方案相比，HDBaseT提供更豐富的特性，更遠的傳輸距離和更好的性能表現。HDBaseT的核心在於，僅使用一條100米/328英尺的普通網路線，即能傳輸未壓縮超高清音視頻、乙太網、控制訊號、USB2.0和高達100W供電，稱為5PlayTM技術 |
| 1. | AVLC：此開關允許用戶選擇哪種模式 HQ（高清）: 使用最少量的壓縮和提供最高的視覺質量，在此模式下，AVLC壓縮任何信號要求超過9Gbps STD（標準）：減少額外訊號，進一步降低帶寬要求，以某些視覺保真度為代價，提高傳輸可靠性，在此模式下，AVLC壓縮任何信號要求超過7.5Gbps |
| 2. | ISP：此開關僅供工廠使用 |
| 3. | UPDATE開關：此開關僅供工廠使用 |
| 4. | RS-232 IN：連接到PC，筆記本電腦或其他串行控制設備 |
| 5. | LAN端口：連接到乙太網路設備或本地網路 |
| 6. | SYNC LED：當有輸入源時，此LED將亮起 HD /STD LED：只要AVLC功能，此LED就會亮起 顯示綠色LED燈：指示AVLC處於HQ模式。 顯示紅色LED燈：指示AVLC處於STD模式。 POWER LED燈：此LED指示燈將亮起，表示設備已開啟和接收電力。 LINK LED：當連接時，此LED將恆亮，傳輸時將閃爍 ※如果已連接Receiver但目前沒有確切的模式運行，LED將以不規則圖案閃爍此時為錯誤發生 |
| 7. | IR1 BLASTER：連接到IR Blaster以傳輸IR向IR Blaster的直接視線內的設備發出信號 |
| 8. | IR2 EXTENDER：連接到提供的IR Extender 進行IR信號接收 |
| 9. | CAT5e /6/7 OUT：用於傳輸所有數據信號。 ※兼容連接到HDBaseT接收器 |
| 10. | HDMI IN：連接到HDMI信號源設備，如媒體播放器，遊戲機或機上盒 ※支持DVI源使用HDMI轉DVI轉接器 |
| 1. | ISP：此開關僅供工廠使用 |
| 2. | UPDATE開關：此開關僅供工廠使用 |
| 3. | RS-232 OUT：連接到串行可控設備擴展RS-232信號 |
| 4. | LAN：連接到乙太網路設備或本地網路 |
| 5. | SYNC LED：當有輸入源時，此LED將亮起 HD /STD LED：只要AVLC功能，此LED就會亮起 顯示綠色LED燈：指示AVLC處於HQ模式。 顯示紅色LED燈：指示AVLC處於STD模式。 POWER LED燈：此LED指示燈將亮起，表示設備已開啟和接收電力。 LINK LED：當連接時，此LED將恆亮，傳輸時將閃爍 ※如果已連接Receiver但目前沒有確切的模式運行，LED將以不規則圖案閃爍此時為錯誤發生 |
| 6. | DC 48V：將48V DC電源適配器插入此端口，並將其連接到交流電源插座以供電 |
| 7. | IR2 BLASTER：連接到IR Blaster以傳輸IR向IR Blaster的直接視線內的設備發出信號 |
| 8. | IR1 EXTENDER：連接到提供的IR Extender 進行IR信號接收 |
| 9. | CAT5e /6/7 IN：用於傳輸所有數據信號 ※兼容連接到HDBaseT發送器 |
| 10. | HDMI OUT：連接到HDMI電視，顯示器或放大器視頻和音頻輸出 |
各級網路線材及支援解析度如下
產品規格
|
•
|
HDMI支援3D和4K |
|
•
|
兼容DVI 1.0 (需透過轉接頭) |
|
•
|
符合HDCP 2.2和HDCP 1.x標準 |
|
•
|
支援高達4K UHD（18Gbps，4K @ 50 / 60Hz 4：4：4,8位）視頻輸入和輸出 |
|
•
|
支援Deep Color輸入和輸出，最高可達12-bit |
|
•
|
支援 CEC bypass |
|
•
|
支援10-bit和12-bit HDR（高動態範圍）輸入/輸出 |
|
•
|
支援HDBaseT功能 |
|
•
|
支援AVLC功能允許在High Quality模式和Standard模式之間手動選擇 |
|
•
|
可透過100米Cat.5e / 6/7電纜線同時傳輸未壓縮的視頻，音頻和數據 |
|
•
|
4096×2160p@50/60 Hz可傳送最遠70米 |
|
•
|
1080P 60Hz可傳送最遠 100米 |
|
•
|
台灣製造 |
※HDBaseT功能支援：傳輸高清視頻和音頻，100米以太網路，USB 2.0,48V PoH和控制（雙向IR / RS-232直通)
4K高畫質
應用場景多元

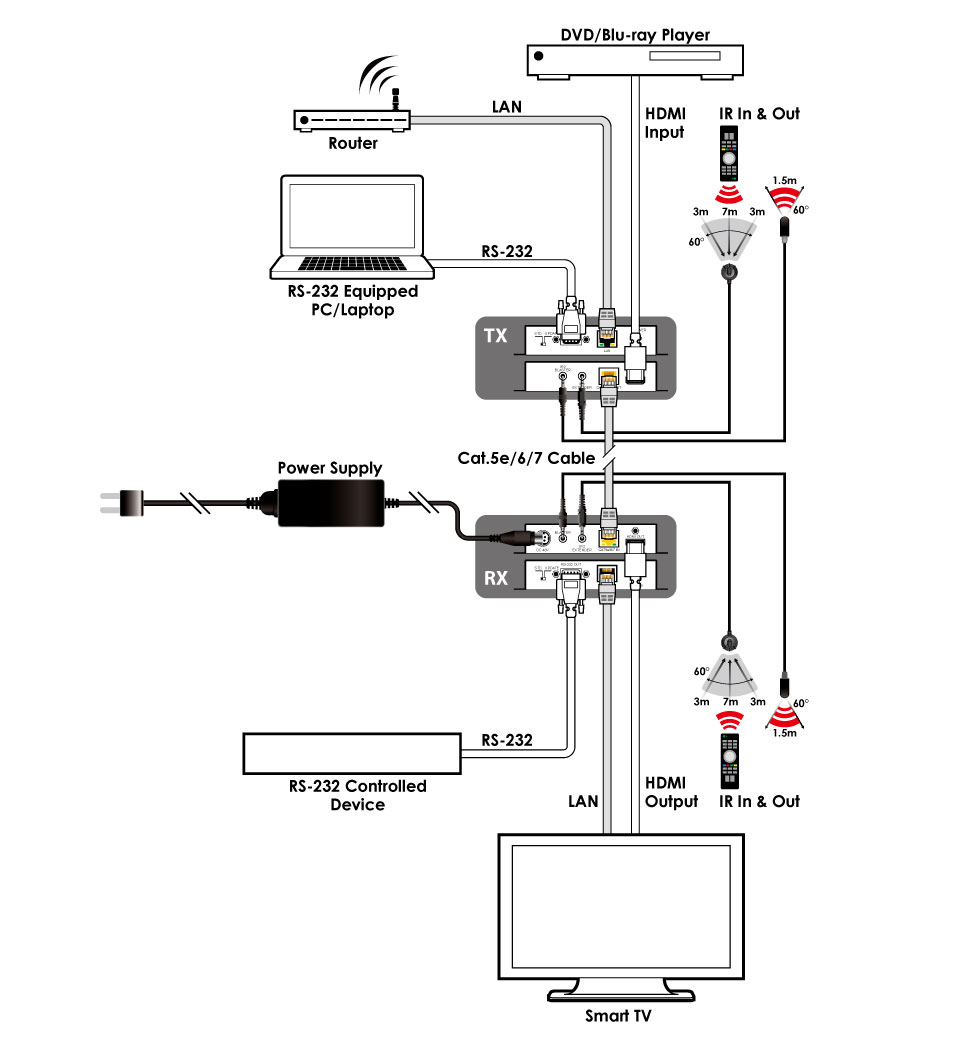

產品連接圖
產品清單
 |
 |
||||
| CH-2527 T&RXV 本體x1 |
產品保證卡x1 |
※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
