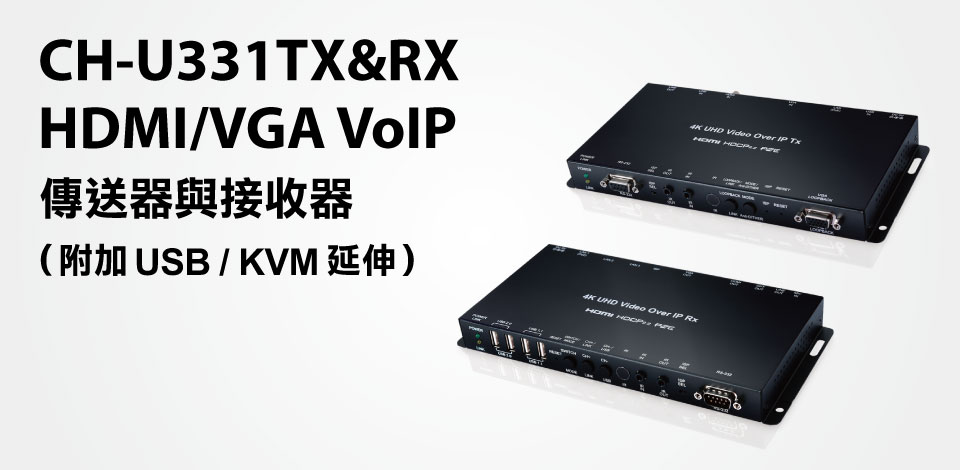

產品特色
何謂 AV over IP

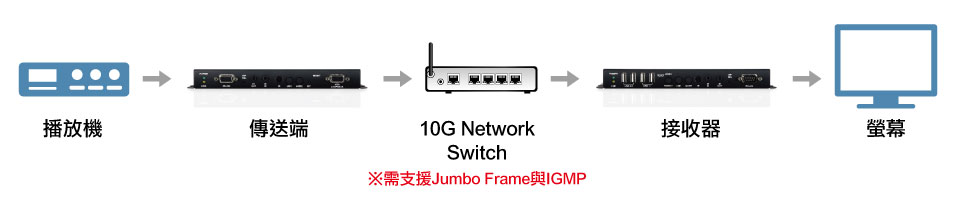

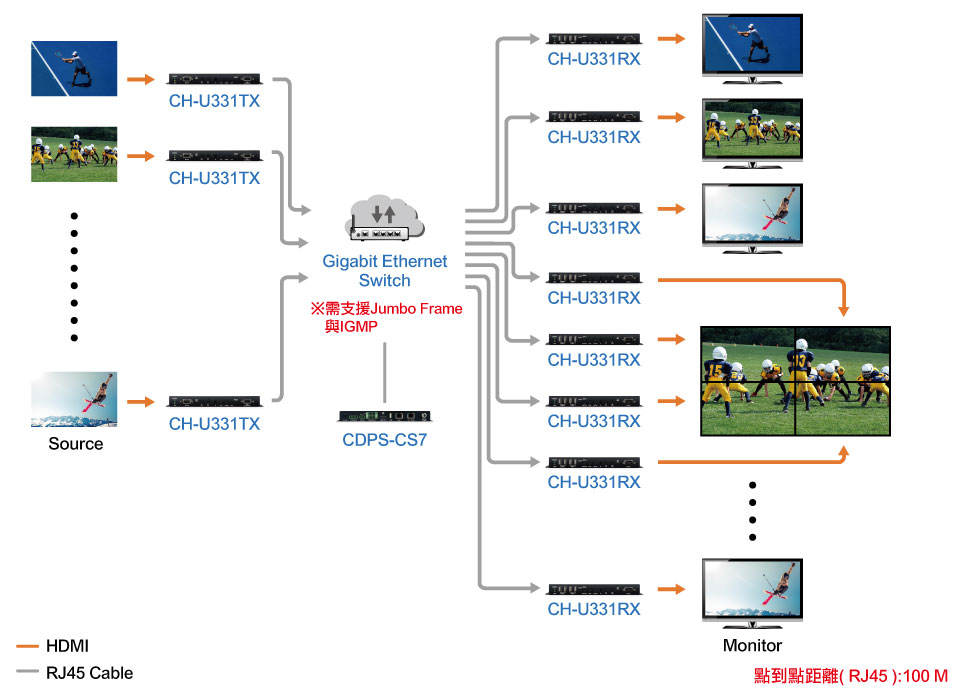

AV over IP 解決方案(如下簡易架構圖)，是一種透過 IP 網路進行 AV 傳輸，讓擴展性幾乎無限，提供更低的佈線成本與維護管理工作，並可打破傳統使用 AV 矩陣器的限制。
產品優勢
|
•
|
高品質影音傳輸 |
|
•
|
利於傳輸和接收端分別分散在不同距離的地點 |
|
•
|
未來擴充方便性 |
|
•
|
設備遠端控制與集合管理 |
|
•
|
不需另闢設備存空間，設備故障排除作業簡化 |
產品外觀

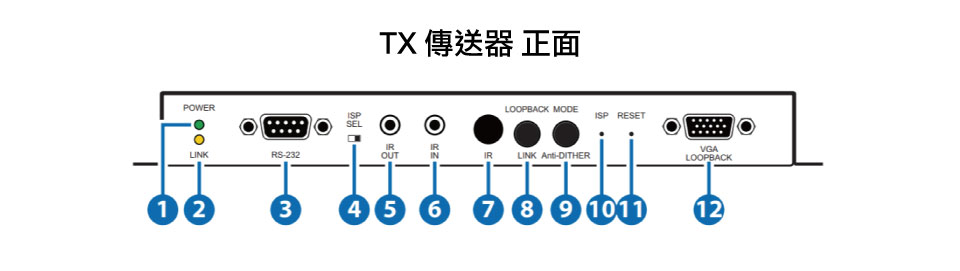

| 1. | 電源指示燈 閃爍 : 開機中 / 恆亮 : 開機完畢 |
| 2. | 連結指示燈 未亮 : 示本機器沒有連接網路 / 閃爍 : 正在連接接收端 / 恆亮 : 傳送端與接收端的連線已經穩定 |
| 3. | RS232 連接埠 : 連接電腦，可下達 RS-232 指令給 RS-232 被控裝置。鮑率預設為 115200bps，使用者可自行設置鮑率 |
| 4. | ISP 檢修開關 : 限定製造商使用 |
| 5. | IR 輸出 : 連接 IR Blaster，傳輸發送端的 IR 信號 |
| 6. | 訊 IR 輸入 : 連接 IR Extender，延伸 IR 控制 |
| 7. | IR 接收 : 接收遙控器發送的信號，將信號發送到 IR 輸出 |
| 8. | 回送或連結按鍵 : 具有三個功能，詳述如下 A.影像回送 : 按下此鍵以啟用或停用 VGA 回送輸出，可用於本地監視目前 的 VGA 或 HDMI 訊號源 B.影像連線 : 按住此鍵 3 秒以啟用或停用影像連線。當影像連線停用時，跟 接受器相連的顯示器會出現本系統目前的 IP 位址和韌體版本資訊 C.恢復出廠預設：插入電流變壓器並按住此鍵直到 POWER 和 LINK 指示燈 4 開始閃爍。(兩燈都閃爍後，您可以重啟設備) |
| 9. | 影像流與抗抖動按鍵：此鍵具有兩個功能，詳述如下 A.影像流 : 按下此鍵以選取影像流，可切換 Graphic 或 Video 兩種影像處理模式。Graphic 模式會針對高細節靜態影像進行優化，Video 模式會針 對全動態影像進行優化 B.抗抖動 : 按住此鍵 3 秒以啟用抗抖動，可切換 1-bit、2-bit 或 Off 三種抖動處理模式。有些顯示卡會採用抖動技術來模擬出更多的顏色，可是抖動 處理在即時影像壓縮上會導致低寬頻訊號難以保存 |
| 10. | ISP 檢修按鍵 : 僅限製造商使用 |
| 11. | 重新啟動按鍵 : 按下此鍵以重新啟動本機器（設置不會被重置） |
| 12. | VGA 回送輸出埠 : 連接 VGA 顯示器以輸出類比影像，可用於本地監視目 前的 VGA 或 HDMI 訊號源（非 HDCP 加密，且解析度 1080p 或以下） |

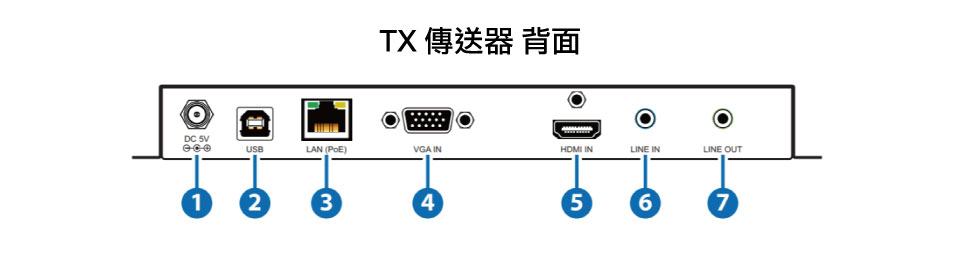

| 1. | 電源連接埠 : 提供主機電源，連接 DV 5V |
| 2. | USB 連接埠 : 連接 USB 孔至電腦 USB孔 |
| 3. | 區域網路連接埠 : 連接網路交換機以串接相容接收器傳輸資料，或者連接電腦以使用 WebGUI 操作本機器。註 : 如果網路交換機採用 PoE (IEEE 802.3af) 技術，本機器可直接透過網 路取得電源 |
| 4. | VGA 輸入埠 : 連接 VGA 來源裝置，例如桌上型電腦或筆記型電腦 |
| 5. | HDMI 輸入埠 : 連接 HDMI 來源裝置，例如數位媒體播放機、電視遊戲機 或機上盒 |
| 6. | LINE 輸入埠 : 連接 CD 播放機或電腦以輸入類比音訊。 註 : 當此輸入埠有訊號源時，本機器會把該音訊嵌入要傳送的訊號裡，原 有的 HDMI 音訊會被完全取代 |
| 7. | LINE 輸出埠 : 連接電源式喇叭或 AV 擴大機以輸出類比音訊，只能播放來 自接收器的麥克風訊號源（限於單點傳播模式） |
| 1. | 電源指示 閃爍 : 開機中 / 恆亮 : 開機完畢 |
| 2. | 連結指示燈 未亮 : 示本機器沒有連接網路 / 閃爍: 正在連接接收端 / 恆亮:傳送端與接收端的連線已經穩定 |
| 3. | USB 2.0 埠 : 連接 High Speed USB 周邊裝置，例如隨身碟。 註 : 不支援等時傳輸 USB 存取 |
| 4. | USB 1.1 埠 : 連接如鍵盤或滑鼠 |
| 5. | 重新啟動按鈕 : 按下此鍵以重新啟動本機器（設定全部保留） |
| 6. | 訊號源與影像流按鈕 : 具有兩個功能，詳述如下 1.訊號源 : 按下此鍵以選取訊號源，可切換 HDMI 或 VGA 兩種影像訊號。 註 : 由於串流影像與 HDCP 加密本身需求，切換時間至少會有 6–10 秒 2.影像流 : 按住此鍵 3 秒以選取影像流，可切換 Graphic 或 Video 兩種影像處理模式 |
| 7. | 頻道或連結按鈕 : 此鍵具有三個功能，詳述如下 1. 頻道前進 : 按下此鍵以切換本地網路內下一個可用的串流頻道 ※如果本機器未偵測到可用的串流頻道，其頻道號碼不會進行變更 2. 影像連線 : 按住此鍵 3 秒以啟用或停用影像連線。當影像連線停用時，跟接受器相連的顯示器會出現本系統目前的 IP 位址和韌體版本資訊 3. 恢復出廠預設 : 插入電流變壓器並按住此鍵直到 POWER 和 LINK 指示燈開始閃爍。 |
| 8. | 頻道或 USB 按鍵 : 此鍵具有兩個功能，詳述如下 1. 頻道後退 : 按下此鍵以切換本地網路內上一個可用的串流頻道 ※如果本機器未偵測到可用的串流頻道，其頻道號碼不會進行變更 2. USB連結 : 按住此鍵3秒以啟用或停用傳送器與接收器之間的USB連結（限於多點傳播 ） ※在多點傳播下，一次只有一台接收器能啟用跟傳送器之間的 USB 連結，同一頻道的其他接收器將無法啟用其 USB 連結 |
| 9. | 紅外線接收 : 可接收任何標準遙控器的紅外線訊號，並將收到的紅外線 訊號發給傳送器上的紅外線輸出埠 |
| 10. | 紅外線輸入 : 連接紅外線延伸器後完全對準遙控器，可將遙控器的紅外線控制範圍擴大到遠端 |
| 11. | 紅外線輸出 : 連接紅外線發射器後完全對準被控裝置，可將收到的遙控器紅外線發給被控裝置 |
| 12. | ISP 檢修開關 : 限定製造商使用 |
| 13. | RS-232埠 : 連接 RS-232 被控裝置，可執行電腦的 RS-232 指令。鮑率預設為 115200bps，使用者可自行設置鮑率 |

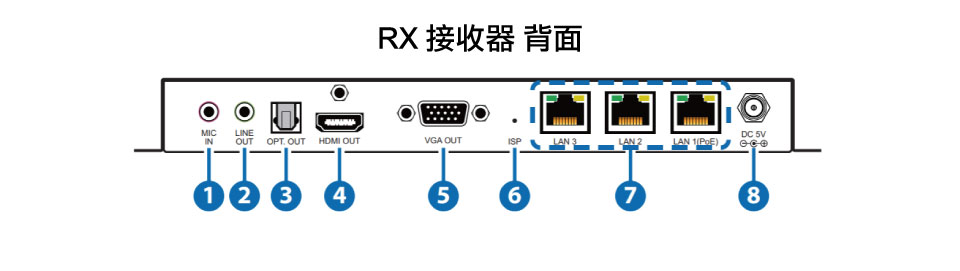

| 1. | 麥克風輸入埠 : 連接麥克風以輸入類比音訊，由傳送器上的 LINE 輸出埠 進行播放（限於單點傳播模式） ※注傳送器上的LINE輸入埠必須連接訊號源，才能啟動接收器上的麥克風 |
| 2. | LINE 輸出埠 : 連接電源式喇叭或 AV 擴大機以輸出類比音訊，能播放來自傳送器的 HDMI 或 Line-level 訊號源，支援 LPCM 2.0 音效 |
| 3. | 光纖輸出埠 : 連接電源式喇叭或 AV 擴大機以輸出數位音訊，能播放來自 傳送器的 HDMI 或 Line-level 訊號源，支援 LPCM 2.0 & Bitstream 音效 |
| 4. | HDMI 輸出埠 : 連接 HDMI 顯示器或影音擴大機以輸出數位影像與聲音 |
| 5. | VGA 輸出埠 : 連接 VGA 顯示器以輸出類比影像（限於 VGA 或非 HDCP 加密 HDMI 訊號源） ※從電腦傳送 4K@60Hz（YUV 4:2:0）影像時，影像訊號可能會出現假影 |
| 6. | ISP 檢修按鍵 : 限定製造商使用 |
| 7. | 區域網路連接埠 1~3 : 連接網路交換機以串接相容接收器傳輸資料，或者連接電腦以使用 WebGUI 操作本機器 ※從如果網路交換機採用 PoE (IEEE 802.3af) 技術，本機器可直接透過網 路取得電源。需要 PoE 供電請連接第一埠，需要串接請使用任何一埠 |
| 8. | 電源插孔 : 插入 5V DC 電源供應器後連接 AC 電源插座（或者選擇透過 PoE 提供電源） |
TX 產品規格
|
•
|
支援 HDMI 2.0 與 DVI 1.0 影音介面 |
|
•
|
支援 HDCP 1.4 與 2.2 加密技術 |
|
•
|
傳送器具有 1×HDMI、1×VGA 輸入端子，以及 1×VGA Loopback 輸出端子 |
|
•
|
透過 TCP/IP 協定傳輸影像、聲音與控制等訊號，支援單點傳播 ( Unicast，單點對單點)與多點傳播 ( Multicast，單點對多點)兩種模式 |
|
•
|
多螢幕電視牆顯示支援 90° 旋轉 |
|
•
|
HDMI 輸入解析度可達 4K@60Hz( YUV 4:2:0，8 位元)或 4K@30Hz(YUV 4:4:4，8 位元) 註 : 4K@50/60Hz（YUV 4:2:0）輸入解析度將自動轉成 4K@25/30Hz（RGB）輸出解析度 |
|
•
|
VGA 輸入與輸出解析度可達 WUXGA@60Hz (RB) |
|
•
|
HDMI 端子支援 LPCM 2.0/5.1/7.1與 Bitstream 數位音訊格式 註 : 接收器的光纖端子支援 LPCM 2.0 與 Bitstream 數位音訊格式 |
|
•
|
接收器的麥克風類比音訊會從傳送器上的 LINE OUT 輸出 |
|
•
|
傳送器與接收器都可利用 PoE 取得電源，需要連接支援 PoE ( IEEE 802.3af ) 供電功能的 Gigabit 網路交換機 |
|
•
|
接收器具有 3 個區域網路埠用來串接多台接收器，不用透 過 Gigabit 網路交換機 |
|
•
|
可延伸鍵盤、滑鼠或隨身碟的 USB 訊號 |
|
•
|
可延伸紅外線與 RS-232 訊號 |
|
•
|

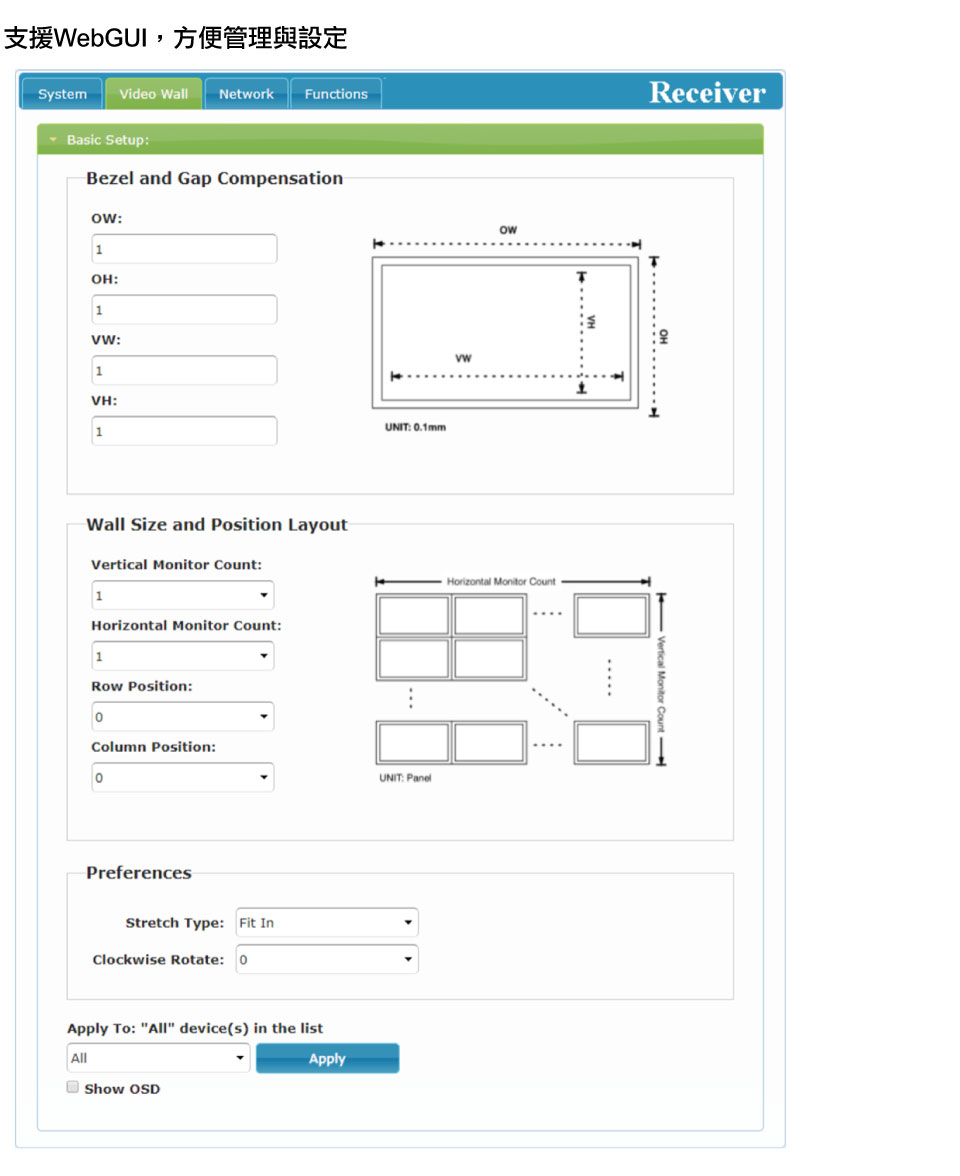

具有 WebGUI、Telnet 和與前面板按鍵等操作介面 |
|
•
|
尺寸(W×H×D) : 231.5 ×25×120 mm |
|
•
|
重量 : 666g |
|
•
|
運作溫度 : 0˚C ~ 40˚C / 32˚F ~ 104˚F |
|
•
|
保存溫度 : -20˚C ~ 60˚C / -4˚F ~ 140˚F |
RX 產品規格
|
•
|
支援 HDMI 2.0 與 DVI 1.0 影音介面 |
|
•
|
支援 HDCP 1.4 與 2.2 加密技術 |
|
•
|
輸出 1 組 HDMI、1 組 VGA |
|
•
|
透過 TCP/IP 協定傳輸影像、聲音與控制等訊號，支援單點傳播( Unicast，單點對單點) 與多點傳播( Multicast，單點對多點)兩種模式 |
|
•
|
多螢幕電視牆顯示支援 90° 旋轉 |
|
•
|
HDMI 輸入解析度可達 4K@60Hz ( YUV 4:2:0，8 位元)或 4K@30Hz ( YUV 4:4:4，8位元) ※ 4K@50/60Hz（YUV 4:2:0）輸入解析度將自動轉成 4K@25/30Hz（RGB）輸出解析度 |
|
•
|
VGA 輸入與輸出解析度可達 WUXGA@60Hz (RB) |
|
•
|
HDMI 端子支援 LPCM 2.0 / 5.1 / 7.1 與 Bitstream 數位音訊格式 註：接收器的光纖端子支援 LPCM 2.0 與 Bitstream 數位音訊格式 |
|
•
|
接收器的麥克風類比音訊會從傳送器上的 LINE OUT輸出 |
|
•
|
傳送器與接收器都可利用 PoE 取得電源，需要連接支援 PoE ( IEEE 802.3af ) 供電功能的 Gigabit 網路交換機 |
|
•
|
接收器具有 3 個區域網路埠用來串接多台接收器，不用透過 Gigabit 網路交換機 |
|
•
|
可延伸鍵盤、滑鼠或隨身碟的 USB 訊號 |
|
•
|
可延伸紅外線與 RS-232 訊號 |
|
•
|
具有 WebGUI、Telnet 和與前面板按鍵等操作介面 |
|
•
|
尺寸(W×H×D) : 231.5 ×25×120 mm |
|
•
|
重量 : 666g |
|
•
|
運作溫度 : 0˚C ~ 40˚C / 32˚F ~ 104˚F |
|
•
|
保存溫度 : -20˚C ~ 60˚C / -4˚F ~ 140˚F |
網路交換器 推薦型號
| 品牌 | 型號 |
| NETGEAR | GS728TPP V2 |

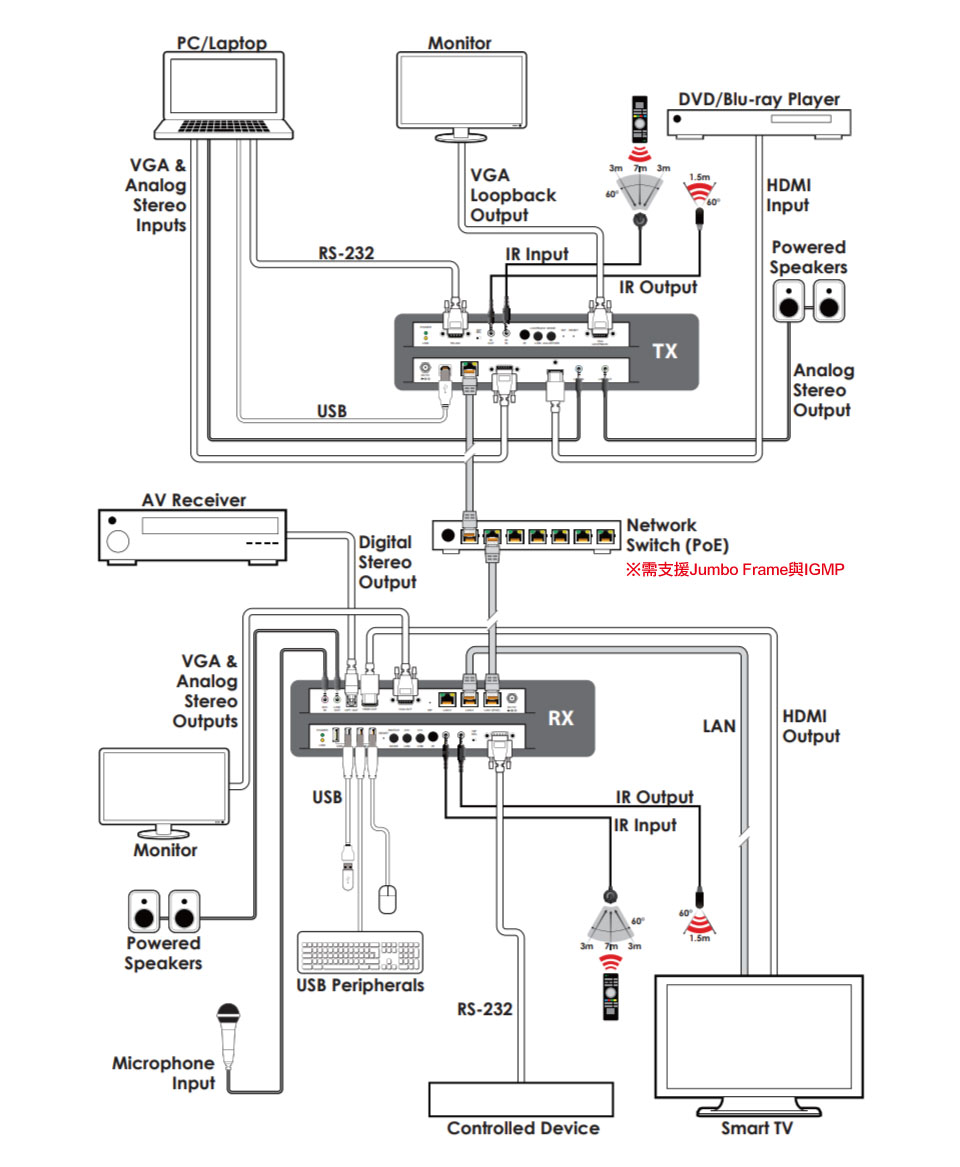

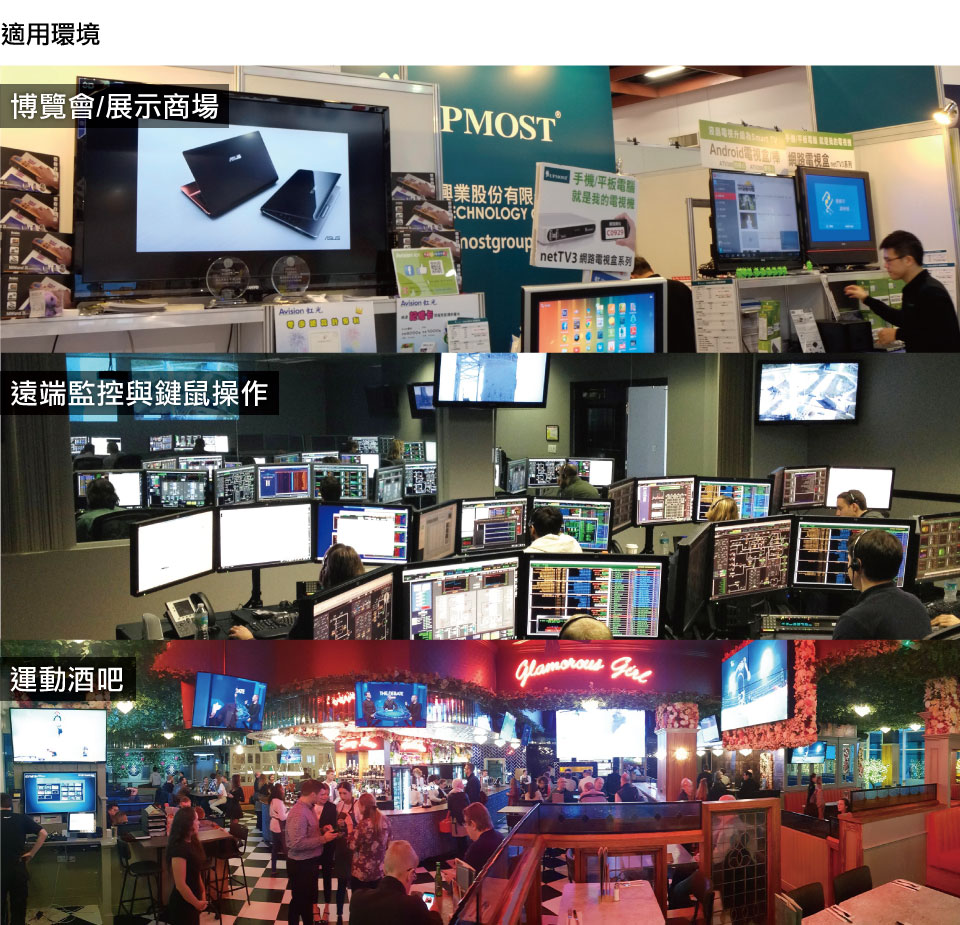

產品應用
產品清單
| CH-U331TX : | |
|
•
|
HDMI/VGA VoIP 傳送器 ( 支援 USB/KVM 延伸 ) x1 |
|
•
|
3.5mm 轉紅外線延伸器 x1 |
|
•
|
3.5mm 轉紅外線發射器 x1 |
|
•
|
5V/2.6A DC 電源供應器 x1 |
|
•
|
使用說明書 x1 |
| CH-U331RX : | |
|
•
|
HDMI/VGA VoIP 接收器 ( 支援 USB/KVM 延伸 ) x1 |
|
•
|
3.5mm 轉紅外線延伸器 x1 |
|
•
|
3.5mm 轉紅外線發射器 x1 |
|
•
|
5V/4A DC 電源供應器 x1 |
|
•
|
電源線 x1 |
|
•
|
使用說明書 x1 |
※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
