產品特色



•	擷取真4K解析度，無需特殊SDK
•	支援HDMI 和SDI 端子輸入
•	支援HDMI 1.4/4K30fps 和HDMI 2.0/4K60fps 和6G SDI 4K30fps
•	支援獨有的4K訊號標準BT.2020
•	採用標準Magewell Pro Capture通用驅動
•	相容業界領先的Magewell Pro Capture SDK
•	PCI-Express X 4 高速介面
•	自動檢測輸入信號
•	相容於Windows Linux Mac OS
•	支援完整的標準開發介面與所有主流工業軟體，軟體相容度高
•	市場和應用包括廣播，監控，醫療影像，遊戲，電視牆的設計和電影製作







---





為次世代UHD準備
支援HDMI 2.0與6G-SDI數位訊號輸入





---





專業視頻處理

提供色彩調整功能，可調節畫面的亮度、對比、飽和度及Gamma值，並可單獨調整RGB三色的亮度與對比，同時具有動態去交錯效果，讓動態畫面不會產生拖影現象，使畫面更加清晰。





---





	高性能表現
	透過PCI-E介面的高速傳輸，降低了CPU的負荷，大幅提昇了工作效率，輕鬆達到更高的傳輸速率與品質。





---

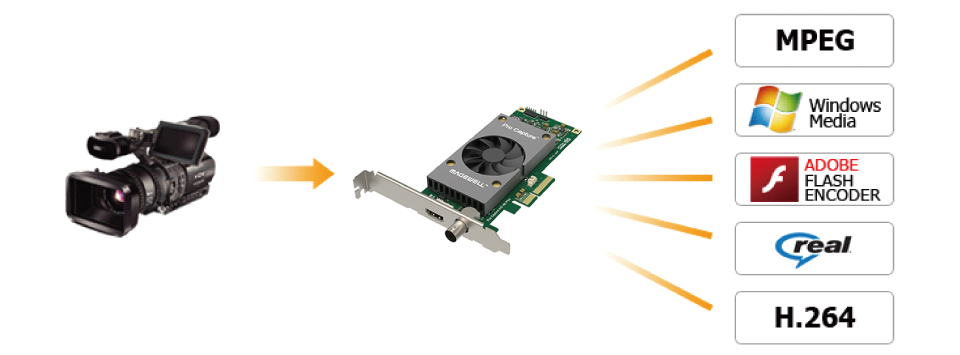

相容多個應用程式可同時擷取

可以同時使用多個應用軟體同時擷取單一訊號來源，每個傳輸通道不會降低每秒格數(fps)，影響工作效率。





---





	產品穩定可靠
	6層板設計，使用高品質晶片與電容元件，品質產品穩定性經過7天 X 24小時不間斷負載測試。





---





軟體的相容性高

採用標準的AV Stream驅動程式架構，相容使用DirectShow介面的各種應用軟體。





---





產品規格

支援的作業系統	● Windows 7/8/8.1/2008/2008 R2/2012 (x86 & x64) ● Linux (基於V4L2，支援x86，x64 & ARM架構)(預計9月)
支援的 APIs	Windows：DirectShow/DirectKS/Wave API/DirectSound/WASAPI
支援的軟體	● VLC ● VirtualDub ● OBS ● xSplit ● vMix ● VidBlaster ● Wirecast ● Microsoft Media Encoder ● Adobe Flash Media Encoder ● 任何其它使用DirectShow或V4L2程式開發的編碼或串流媒體軟體
輸入介面	●DVI-D 1.0 ●HDMI 2.0(需使用HDMI 2.0 線) ●BNC：SD/HD/3G/6G SDI
輸出介面	PCIe Gen2 x4
輸入特性	●在目前所選接口無信號輸入時自動掃描視頻輸入源 ●可手動選擇視訊輸入源 ●當視訊輸入源變化時，自動選擇相關聯或內嵌的音頻 ●可手動選擇音效輸入源 ●支持選擇視訊輸入源的十字交叉設備 ●輸入視頻最高支援 4096x2160 解析度
HDMI訊號 相關特性	● 594MHz HDMI 接收器 ● 自動調整 HDMI 均衡器 ● 支援自定義的 EDID ● 支援提取AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut的 InfoFrame訊息 ● 支援全比色法 ● 支援 8/10/12-bit 色彩深度 ● 支援 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 的色彩採樣 ● 支援 8 通道的 IES60958/IEC61937標準的音頻流 ● 支援提取音頻格式訊息和通道狀態數據 ● 支援提取視訊時序訊息 ● 支援提取 3D 格式訊息 ● 支援提取 Sony/Canon DSLR的時間碼 ● 支援 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D模式
SDI信號 相關特性	●集成電纜均衡器，HD-SDI信號傳輸距離最長可達 230 米 ●支持SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS、6G（SMPTE2081)標準 ●支持2K (2048×1080）和4K (4096×2160）模式 ●支持RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩採樣 ●支持10/12-bit 的色彩深度 ●支持提取SMPTE 352 有效負荷識別符 ●支持8 通道的音頻通道，可達48KHz(SDI規範中16個聲道中的1–8 ●對3Gb-DS 有限的支持: 只能採集第一個流 ●支持提取音頻格式信息和通道狀態數據 ●對雙鏈路接口的有限的支持(僅採集第一個接口)：   YCbCr 4:2:2 10-bit 1080p 50/59.94/60: 採集為1080i/50/59.94/60   YCbCr 4:4:4 10-bit：採集為4:2:2   RGB 4:4:4: R/B子採樣
輸出格式	● 輸出訊號解析度最高可支援 4096x2160像素 ● 輸出畫格數最高可支援120fps (實際輸出畫格數可能會受限於PCIe頻寬和畫面解析度 ● 支援4:2:0 8-bit輸出格式: NV12、I420、YV12 ● 支援4:2:2 8-bit輸出格式: YUY2、YUYV、UYVY ● 支援4:4:4 8-bit輸出格式: V308、IYU2、V408、BGR24、BGR32 ● 支援4:4:4 10-bit輸出格式: V410、Y410 ● 可通過 Pro Capture SDK (基於 DirectKS 的版本) 支援更多的輸出格式
視訊處理功能	● 使用兩條視訊處理流水線，每條流水線的處理頻寬可達720M像素/s ● 完全達到 10-bit 視訊處理 ● 視訊剪裁 ● 視訊縮放 ● 視訊去隔行：兩場行交錯/兩場混合/僅頂場/僅底場 ● 視訊比例變換：    自動或手動選擇輸入視訊比例    自動或手動選擇輸出視訊比例    三種比例變換模式: 忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊) ● 視訊色彩空間轉換：    自動或手動選擇輸入色彩空間和量化範圍    自動或手動選擇輸出色彩空間、量化範圍和飽和度範圍    支援 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空間    支援有限或完整的量化範圍    支援有限、完整和擴充色域的飽和範圍 ● 視訊畫格數變換 ● 視訊OSD合成：    支持PNG格式OSD畫面(最大畫幅為4096x2160)    通過SDK支持動態加載RGBA OSD畫面
一機多卡	● 支援同一個系統中安裝多片卡 ● 內建撥碼開關，從 0 到 F，提供 16 個編號，用於對卡進行編號 ● 當撥碼開關設定 1 時，系統硬體設備樹中將顯示：「01：Pro Capture AIO」，以此類推 ● 在用戶軟體中顯示的視訊音訊設備也將包含卡的編號
多路輸出流	● 對於任一路輸入訊號可輸出任意路輸出流 ● 可以對每一路輸出流單獨設定剪裁、寬高比、色彩空間、解析度、偵數、去隔行方式、色彩調節OSD等屬性
支援超低延遲	● 64 行視訊延遲 ● 通過 SDK 實現部分完成通知模式
時間戳和 A/V 同步	● 基於硬體實現的 100ns 高解析度時鐘 ● 音訊幀 (192 個音訊採樣) 和視訊幀都被硬體時鐘標記到達擷取卡的時間戳 ● 硬體時鐘可跨卡同步 (通過 SDK 實現)
視訊輸出 SG-DMA	● 在 PCIe 2.x 的系統中每路 DMA 頻寬可達約 1600MB/s ● 在 PCIe 1.x 的系統中每路 DMA 頻寬可達約 800MB/s ● 支援自動檢測 Intel GPU 塊狀圖像表面 ● 支援 AMD GPU 的 DirectGMA ● 支援 Nvidia GPU 的 GPUDirect
SDK	● Pro Capture SDK for DirectShow 為開發者提供了快速的整合擷取卡擴展特性的途徑 (Windows) ● Pro Capture SDK for DirectKS 可以為開發者提供最大的靈活性和最高的性能 (Windows)
Windows 驅動 程式自定義修改	● 所有的選項都可以通過註冊表進行三級的管理：所有設備，特定型號和特定設備 ● 視訊、音訊、十字交叉過濾器名稱可通過註冊表定制
韌體升級	● 在同一系統中的多片卡可以同時升級 ● 當擷取卡未被佔用時無需關閉電源即可完成卡的升級 ● 安全升級，升級過程中出現斷電、系統崩潰等異常情況後韌體會自動恢復至出廠版本（僅適用於 1.21 及更   高版本的韌體）
LED 指示燈	LED 燈的狀態顯示了每一路的工作狀態: 空閒，輸入訊號已鎖定，記憶體錯誤或 FPGA 配置錯誤
尺寸	● 全高 PCIe x4 擴展卡 ● 140mm x 68.88mm (不含 PCIe 擋板)
功耗	● 12V 電源的最大電流: 待定 A ● 3.3V 電源的最大電流: 待定 A ● 最大功耗：待定W
工作環境	● 操作溫度：0 ~40oC ● 保存溫度：–20 ~ 70oC ● 相對濕度：5% ~ 90% (非冷凝狀態)





---





產品應用







---



產品清單

Pro Capture AIO 4K Plus ×1

※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
