UPMOST VE100/VE200外接顯示擴充卡
| UPMOST VE100/VE200外接顯示擴充卡 | ||||||||||||||
| 用途篇 | ||||||||||||||
| 不論是桌上型或是筆記型電腦，最多只能輸出2組VGA或DVI的顯示訊號，而桌機若配置獨立顯示卡，一般就會有2組顯示輸出，可外接2台螢幕，但如果是使用主機板內建的顯示晶片或是較陽春的顯示卡，同時就只能輸出一組顯示訊號，同樣在筆記型電腦或是小筆電，普遍具備一組外接VGA輸出的能力，連同筆電內建的螢幕，加上外接螢幕就可以同時擁有兩組螢幕畫面，用來做同步顯示或延伸桌面的功能。 | ||||||||||||||
| 不過，對於電腦只能連接一台螢幕或需要連接兩台螢幕以上的使用者來說，『USB外接顯示卡』就成為有此類需求的消費者可選購的週邊工具了。 | ||||||||||||||
| 產品外觀部份 | ||||||||||||||
| 1.下圖可以清楚表示『USB外接顯示卡』的用途部份，搭配多組外接顯示卡可多螢幕延伸桌面。 | ||||||||||||||
.jpg) |
||||||||||||||
| 2. 利用『USB外接顯示卡』來同步輸出同個畫面。 | ||||||||||||||
.jpg) |
||||||||||||||
| 3. 利用『USB外接顯示卡』的延伸桌面功能，達到『電視牆』的效果。 | ||||||||||||||
.jpg) |
||||||||||||||
| 這次拿來開箱的產品，正是兩組『USB外接顯示卡』，登昌恆UPMOST VE100和VE200，首先介紹 兩組產品的差異，VE200支援的螢幕介面、作業系統及解析度都比VE100來的多元，相對的VE100售價就比較低。 |
||||||||||||||
|
||||||||||||||
| 5. 因為送測的只有白盒，就省略外部彩盒的照片，左邊VE100、右邊VE200直接開箱。 | ||||||||||||||
 |
||||||||||||||
| 6. 這是VE200的配件，除了本體、光碟、中文說明和保卡，因為VE200可連接D-SUB和DVI螢幕， 還附有DVI-I轉D-SUB接頭。 |
||||||||||||||
 |
||||||||||||||
| 7. VE100就是純D-Sub介面，除了少轉接頭外，其他配件和VE200相同。 | ||||||||||||||
 |
||||||||||||||
| 8. VE200本體，本體上方有顆連接燈號，帶線式USB直接連接電腦的USB埠。 | ||||||||||||||
 |
||||||||||||||
| 9.VE200內建DVI-I接頭可連接螢幕。 | ||||||||||||||
 |
||||||||||||||
| 10.VE200連接內附轉接頭即可接D-SUB螢幕。 | ||||||||||||||
 |
||||||||||||||
| 11. VE100就長的和VE200大同小異。 | ||||||||||||||
 |
||||||||||||||
| 12. VE100內建的是D-SUB接頭連接螢幕。 | ||||||||||||||
 |
||||||||||||||
| 13.VE200安裝方式和一般外接USB裝置相同，在系統待機狀態下連接USB，安裝內附驅動光碟即可。 | ||||||||||||||
 |
||||||||||||||

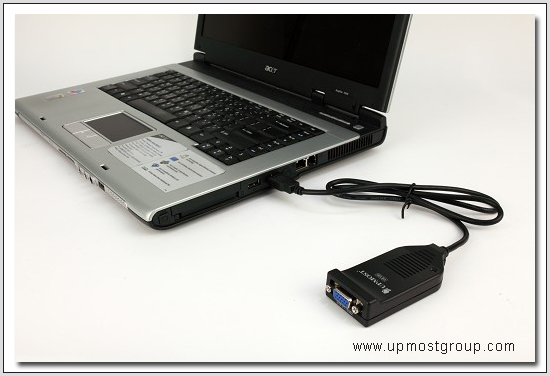

| 14.VE100也是相同的安裝方式。 | ||||||||||||||
 |
||||||||||||||
| 15.VE200連接螢幕。 | ||||||||||||||
 |
||||||||||||||
| 16.VE100連接螢幕。 | ||||||||||||||
 |
||||||||||||||
| 17.安裝完驅動軟體，即可在系統列進行『延伸桌面』或是『鏡像輸出』的設定。 | ||||||||||||||
 |
||||||||||||||
| 18.使用Intel架構灌好WinXP/MAC OS的MACBook，MACBook以WinXP模式測試，鏡像輸出複製 原電腦畫面至外接螢幕。 |
||||||||||||||
 |
||||||||||||||
| 19. 設定延伸桌面模式，可將右邊電腦視窗拖到左邊外接螢幕，這樣就可以邊看影片邊看網頁， 當然，如果你的筆電本來就可多輸出一組顯示訊號，那此時就再可多接一台螢幕，達到三螢幕 延伸的效果。 |
||||||||||||||
 |
||||||||||||||
| 20.當視窗拖到兩台螢幕中間，再利用多組USB外接顯示卡將螢幕拼接，有展場需求就能製造出 簡易電視牆了。 |
||||||||||||||
 |
||||||||||||||
| 21.利用『USB外接顯示卡』還能達到直接即時修圖與原圖比對的效果。 | ||||||||||||||
 |
||||||||||||||
| 22.或是一邊看影片一邊修圖，如電腦內建多一組顯示輸出，另一邊還能打報告。 | ||||||||||||||
 |
||||||||||||||
| 23.VE200支援MAC OS，安裝好For MAC的軟體後，在蘋果系統顯示器設定裡，延伸桌面的方向 由此視窗去拖曳，勾選『同步影像顯示器』可複製主螢幕畫面到外接螢幕。 |
||||||||||||||
 |
||||||||||||||
| 24.PC的延伸螢幕拖曳視窗(MACBook以WinXP模式測試)。 | ||||||||||||||
 |
||||||||||||||
| 25.MAC的延伸螢幕拖曳視窗。 | ||||||||||||||
 |
||||||||||||||
|
||||||||||||||
