產品介紹

這款 Wallplate Switcher 是一款 HDMI 和 VGA 開關，具有音頻嵌入和 HDBaseT 輸出，用於美國大小牆板設計的外殼。

該發射器可以通過單根電纜發送未壓縮的高清視頻/音頻，最大距離為 100米，頻率為 1080p @ 60Hz。HDMI 輸入支持高達 4K @ 60Hz（4：4：4,8位）的分辨率，VGA 輸入支持高達 WUXGA（RB）的分辨率。通過使用 3.5mm 音頻輸入，立體聲音頻也可以嵌入 VGA 或 DVI 信號源。儘管 HDBaseT 的帶寬限制為 10.2Gbps，但可支持高帶寬 4K UHD HDMI 視頻源，包括 4K @ 60Hz（4：4：4,8位），並將自動轉換為 8 位色，或者必要時 4：2：0 色彩空間。

支持帶熱插拔檢測的 HDMI 和 VGA 輸入之間的自動輸入檢測，實現免提操作。設備正面的多功能按鈕 OSD ，並允許手動輸入選擇。與兼容的 Receiver 配合使用時，還可以訪問 EDID 管理，HDCP 管理和基本信號事件自動化（通過 RS-232 或 CEC）等附加功能。

該發送器（PD）可以從兼容的 HDBaseT 接收器（PSE）本地供電或通過 48V PoH 供電，這使得安裝具有更大的靈活性。可通過帶 OSD 的前面板按鈕控制本機。當與兼容的 Receiver 配對時，它也可以通過 WebGUI，Telnet 和 RS-232 進行控制，使其具有極強的通用性。

產品特色

何謂HDBaseT

HDBaseT 給影音市場帶來了革命性的變化。與現有解決方案相比，HDBaseT 提供更豐富的特性，更遠的傳輸距離和更好的性能表現。HDBaseT 的核心在於，僅使用一條 100米/328英尺的普通網路線，即能傳輸未壓縮超高清音視頻、乙太網、控制訊號、USB2.0 和高達 100W供電，稱為 5PlayTM 技術

1.	FAC RESET Button : 按住 5 秒鐘將設備重置為它的出廠默認值
2.	SERV. : 此插槽僅供固件更新使用
3.	L/R IN : 連接到設備的立體聲模擬輸出，例如用於嵌入 HDBaseT 輸出的音頻播放器或 PC
4.	INFO Button : 短按此按鈕將在。之間切換可用輸入。按住此按鈕 2 秒鐘激活信息 OSD
5.	VGA IN : 連接到 VGA 源設備，如 PC 或筆記本電腦
6.	HDCP LED : 此 LED 指示當前輸入的 HDCP 模式。綠色表示跟隨顯示模式，橙色表示跟隨源模式，off 表示禁用 HDCP SRC LED : 此 LED 指示當前選擇的源。綠色表示 HDMI 輸入，橙色表示 VGA 輸入 PWR LED : 此 LED 將亮起以指示設備的電源和電路狀態。橙色表示設備已打開並接收電源，綠色表示設備已開啟，接通電源且已成功
7.	HDMI IN ：連接到 HDMI 源設備，如媒體播放器，遊戲機或機上盒

1.	CAT5e / 6/7 OUT ：用於傳輸所有數據信號。 ※兼容連接到 HDBaseT 接收器
2.	2 DC 12V：將 12V DC 電源適配器連接到雙端子並將其連接到交流電源插座以供電

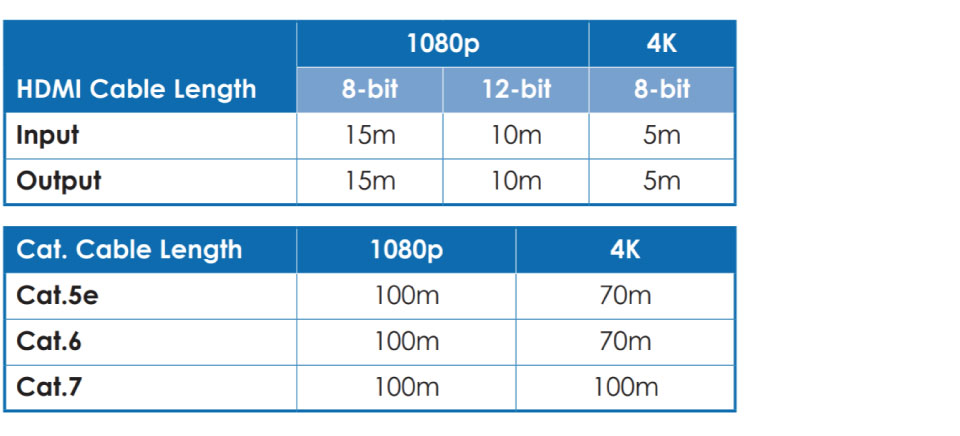

各級網路線材及支援解析度如下

１. 支援WebGUI 功能

接收器可透過內置的 WebGUI 控制 Switch，EDID，Automation 等等

Switch Tab

Automation Tab

EDID Settings Tab

2. 支援Telnet 控制

進入命令提示字元，輸入“telnet”後跟單位的 IP 地址和“23”，然後點擊“確認”

※使用前請確認兩者連接到相同網路
※可以在 OSD“Ethernet”中找到該設備的 IP 地址

產品規格

•	支援 HDBaseT規範
•	符合 HDMI 2.0
•	相容 DVI 1.0 標準
•	符合 HDCP 2.2 和 HDCP 1.x 標準
•	1個 HDMI 輸入
•	1個 VGA 輸入，帶 3.5mm 迷你插孔音頻輸入
•	牆板設計用於美國單組大小的外殼
•	支持高達 4096x2160p 50/60Hz（4：4：4,8位）的 HDMI 輸入分辨率
•	支持 VGA 輸入分辨率高達 WUXGA（RB）
•	模擬立體聲音頻可以嵌入 VGA或DVI / HDMI 來源
•	HDBaseT 輸出支持高達 4K @ 60Hz（4：2：0,8位）的分辨率 4K @ 50 / 60Hz（4：4：4,8位）或自動色彩空間轉換 4K @ any（10/12位）源
•	最長延伸 100米 1080p60
•	4K 最長 70米
•	HDBaseT 功能支持：高清視頻和音頻，以及 48V PoH（PD）
•	支援 WebGUI
•	台灣製造
※	HDBaseT 功能支援：傳輸高清視頻和音頻，100米乙太網路，USB 2.0,48V PoH 和控制（雙向 IR / RS-232 直通)
